在印刷電路板制造領域，您可能已經聽過盲孔和掩埋術語。什么是盲PCB通孔與埋入式PCB通孔，它們對您的項目意味著什么？要理解答案，首先，我們需要知道哪些過孔參考印刷電路板。

什么是過孔？
過孔是印刷電路板上的鍍銅孔，允許層連接。標準通孔稱為通孔通孔，但在表面貼裝技術（SMT）中使用通孔通孔有幾個缺點。出于這個原因，我們經常使用盲孔或掩埋孔。盲孔或埋入式通孔可以通過各種不同的措施進行處理，包括插入的銅掩模通孔，堵塞的焊接掩模通孔，鍍通孔或交錯通孔。

通孔，盲孔和埋孔

?什么是盲人通過？

在盲孔中，通孔將外層連接到PCB的一個或多個內層，并負責頂層和內層之間的互連。

?什么是埋葬的通道？

在埋入的通孔中，只有電路板的內層通過通孔連接。它被“埋”在板內并且從外面看不到。

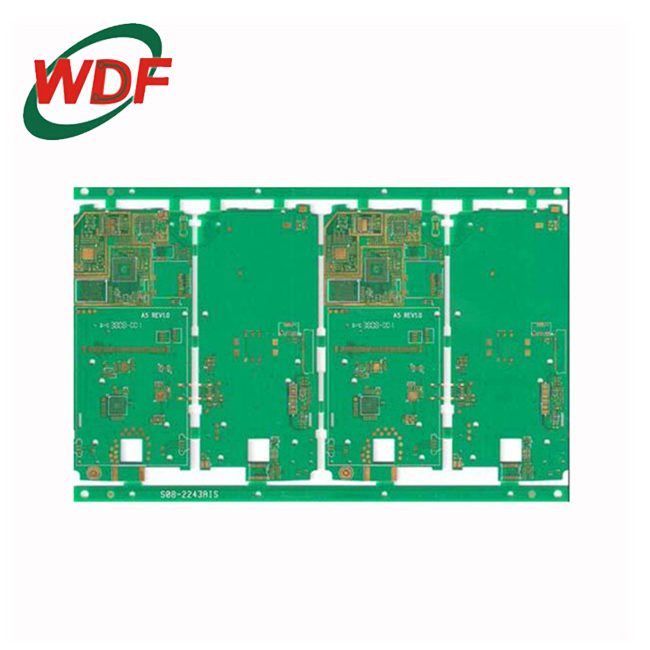

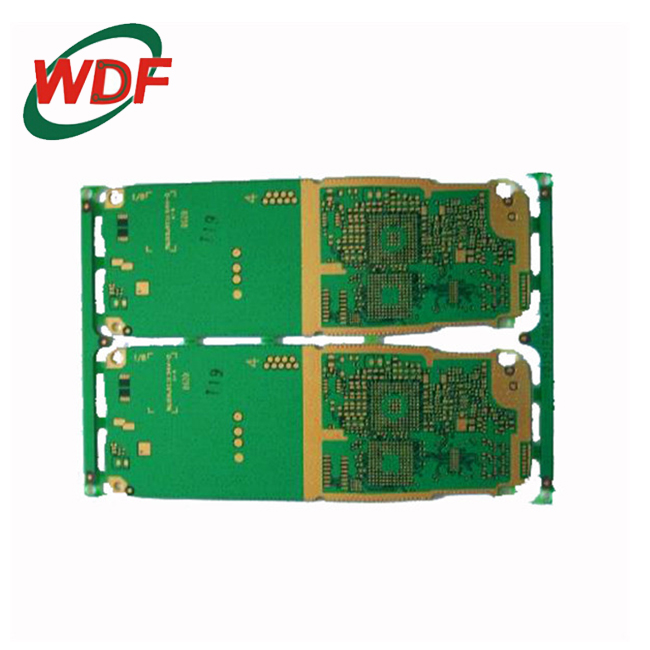

盲孔和埋孔在HDI PCB中特別有利，因為它們可以優化電路板的密度，而不會增加電路板尺寸或所需的電路板層數。

?什么是疊盲孔和微孔？

在制造印刷電路板時，堆疊通孔是進一步改善尺寸和密度考慮因素的一種方式 – 這對于當今的小型化和許多應用中的高信號傳輸速度要求而言非常重要。

如果您的盲孔通道的縱橫比大于1：1，或者您的鉆孔需要覆蓋多層，則堆疊通孔可以是獲得可靠內部連接的最佳方式。

堆疊通孔是層疊的盲孔或埋孔，在同一中心周圍一起構建的電路板內的多個過孔。交錯的過孔是不在同一中心周圍的層壓過孔。堆疊通孔的優點不僅包括節省空間和增加密度，還包括內部連接的更大靈活性，更好的布線容量和更小的寄生電容。堆疊過孔的缺點是它們的成本高于標準通孔過孔或盲孔/埋孔過孔。

微孔只是一個非常小的通道?？梢韵胂螅琍CB設計人員非常希望微通孔 – 直徑越小，電路板上的布線空間越大，寄生電容越低，這對于高速電路至關重要。然而，非常小的過孔也需要更多的鉆孔時間和更多的偏心通孔移動。
